VCDS - 미션 솔레노이드벨브 측정하기 (02-Auto Trans)

728x90

눈이 펑펑 쏟아지네요





P0868 정비솔루션

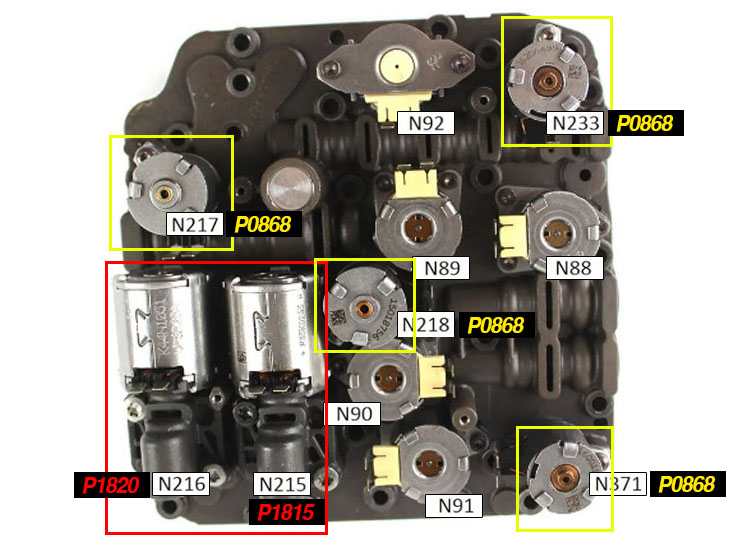

-P1815 / P1820 관련 부품 N215 / N216 (2EA) -P0868 관련 부품 N217 / N218 / N233 / N371 (4EA) (고장코드가 하나라도 뜨면 관련 벨브 6EA 모두 교체하는것이 이중으로 공임이 안들어 갑니다) 아래 관련한 벨브에 관

playweb.tistory.com

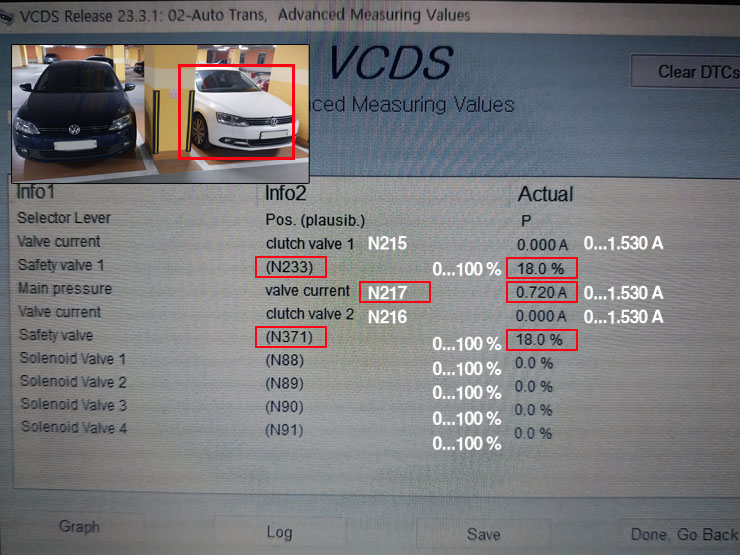

02-Auto Trans Advanced Measuring Values

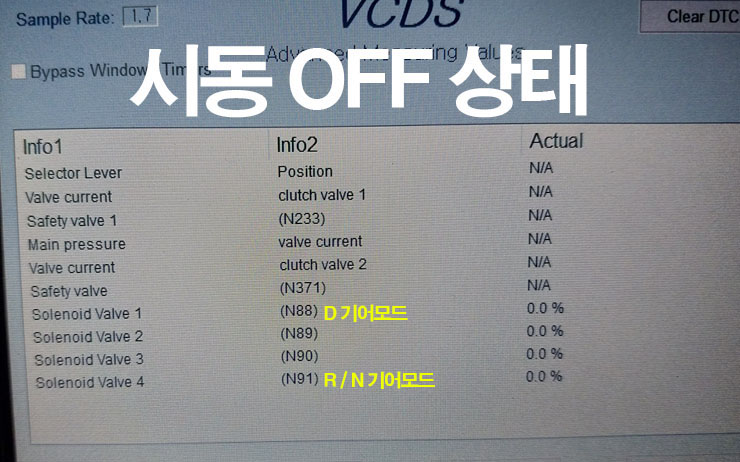

정상 차량을 측정해 봅니다

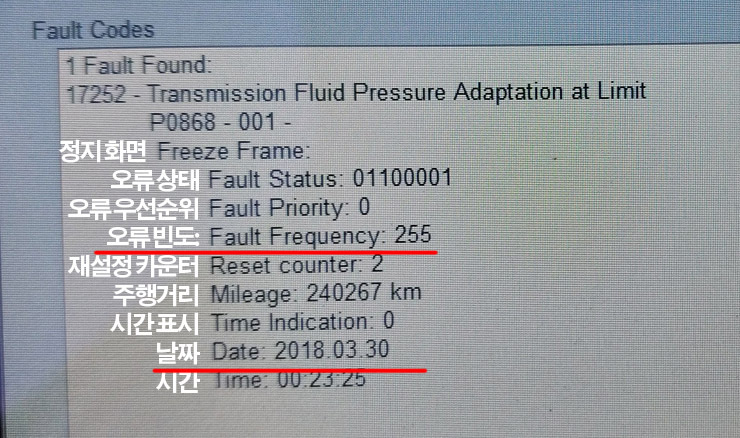

P0868 고장코드를 가진 차량을 측정합니다

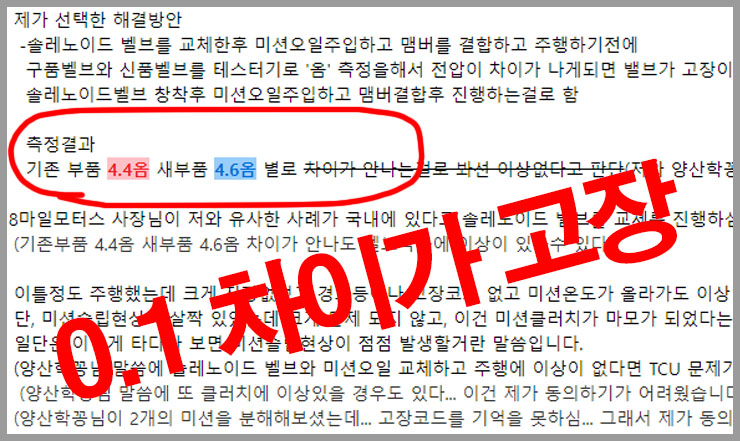

솔레노이드 벨브 옴 값 0.1 차이가 고장이라니...(아래 링크 참고)



폭스바겐 제타 미션고장 간단히 해결되었습니다 - 일산8마일모터스

오늘 서울에 갈일있어 아내와 함께 정비소에 들려 차를 가지러 가게 되었습니다 원래는 제가 오후에 김포에서 혼자 지하철타고 가기로 했거든요 차가 없으니 영.... 허전하고 답답하고 하루하루

playweb.tistory.com

위에 관련 부품만 교체해주면 수리가 되는 겁니다

N217 - Pressure control valve 3 (main pressure) 주 압력
N218- Pressure control valve 4 (cooling oil, oil cooling) 냉각 오일, 오일 냉각
N217 - Main pressure valve 주 압력 밸브
N218- Oil circuit valve 오일 회로 밸브



N217/N218 다음 오류를 해결할 수 있습니다

18231 P1823 Pressure Control Solenoid 3 (N217), electrical malfunction
18232 P1824 Pressure Control Solenoid 3 (N217), Open / Short to Ground
18233 P1825 Pressure Control Solenoid 3 (N217), Short to B+
18236 P1828 Pressure Control Solenoid 4 (N218), electrical malfunction
18237 P1829 Pressure Control Solenoid 4 (N218), Open / Short to Ground
18238 P1830 Pressure Control Valve 4 (N218), Short to Plus
P179D Cooling oil valve (electrical fault)

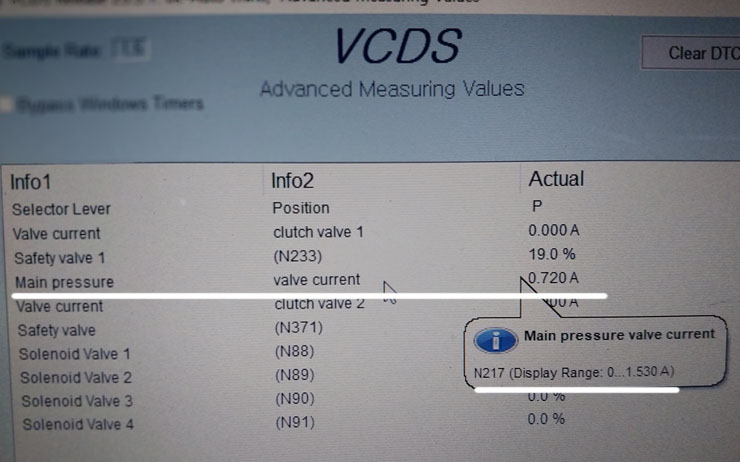

Main pressure valve current 006-4 N217

Main pressure valve current 007-4 (확실하지 않지만 N218이 아닌가 추측해봅니다)



VCDS 로 측정된 결과를 보면서

밸브면 밸브, 센서면 센서, 관련된 부품을 표시해 주는 부분이있고, 없는게 있습니다

표시가 없는것은 마우스포인터를 살짝 올려주면 나타납니다



Travel Distance  Gear Selector (기어 셀렉터이동거리)

이건 어떨때 사용하는건지 찾아보진 않았습니다

그냥 참고자료로만 활용합니다



Group 016

Travel Distance Gear Selector 1-3 :  0.1 mm

Travel Distance Gear Selector 2-4 : -8.5 mm

Travel Distance Gear Selector 5-N  : -0.4 mm

Travel Distance Gear Selector 6-R  : -8.4 mm



Group 015

Gear Selector 1-3 : 2073
Gear Selector 2-4 : 881
Gear Selector 5-N : 2033
Gear Selector 6-R : 1113

Gear Selector 2-4 : 890 값이 다른것에 비해서 비정상인것 같지만

범위가 0...에서 1023 사이로 정상입니다

요런것도 마우스로 살짝 올려주면 범위값이 표시 됩니다

이런걸 살펴보시면 됩니다
