VCDS로 O2 산소센서 확인하는 방법

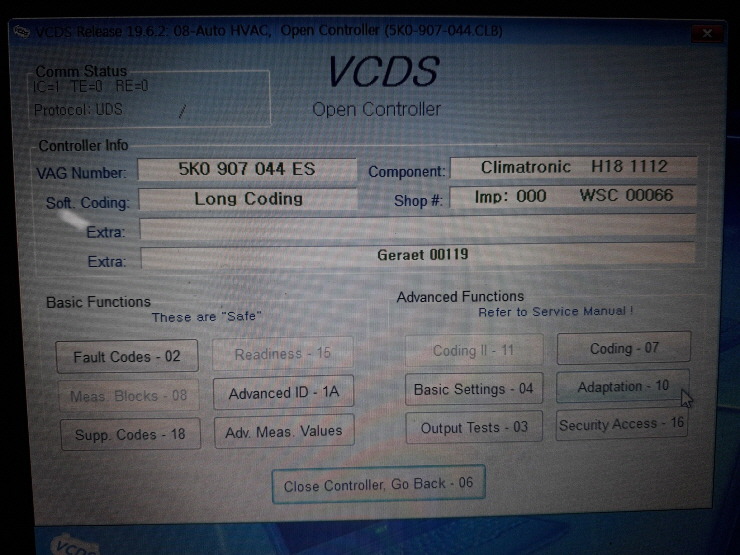

Select

01-Engine

Adv. Meas. Values

'oxy' 입력

VCDS로 O2 센서를 확인하는 방법



폭스바겐 산소센서의 완벽한 공기 혼합 공연비는 14.7 : 1 입니다
LAMBDA = A/F = 14.7:1
14.7(공기) : 1(연료) = Lambda 1
14.7 = air(공기)
1 = fuel(연료)
높다 > 14.7 : 1 = Lean (희박)
작다 > 14.7 : 1 = Rich (풍부)

여기서 폭스바겐은 LAMBDA 값을 백분율로 변환 합니다

■ 1=0%
+%  Lean 연료를 추가한다라는 의미 (엔진이 희박하게 작동하고 있음을 의미)
-% Rich 연료를 빼내려고 시도한다는 의미 (즉, 엔진이 풍부하게 작동하고 있다는 의미)

■ 전압 0.2V(희박한 공기혼합 / 너무 적은 연료)

전압 0.8V(풍부한 공기혼합 / 너무 많은 연료)
이상적인 값은 0.45V

------------------------------------------------------------------------------------------------------

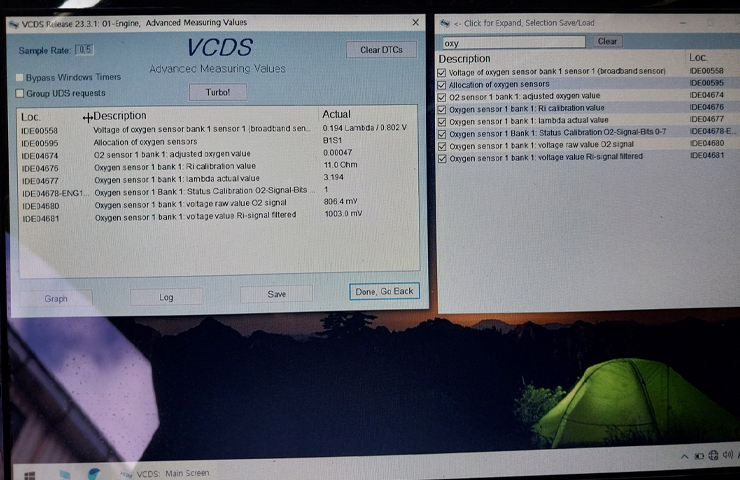

IDE00558 Voltage of oxygen sensor bank 1 sensor 1 (broadband sensor) →0.196 Lambda / 0.807 V

                 산소 센서 뱅크 1 센서 1(광대역 센서)의 전압

------------------------------------------------------------------------------------------------------

IDE00595 Allocation of oxygen sensor →B1S1

                 산소 센서 할당



■ 제대로 작동하는 산소 센서의 경우 보정은 0.00%여야 합니다.
IDE04674 O2 sensor 1 bank 1: adjusted oxygen value →0.00047

                  O2 센서 1 뱅크 1: 조정된 산소 값

IDE04676 Oxygen sensor 1 bank 1: Ri calibration value →11.0 Ohm

                 산소 센서 1 뱅크 1: Ri 교정 값

IDE04677 Oxygen sensor 1 bank 1: lambda actual value →3.225

                 산소 센서 1 뱅크 1: 람다 실제 값

IDE04678-ENG188621 Oxygen sensor 1 bank 1: Status Calibration O2-Singnal-Bits 0-7 →1

                 산소 센서 1 뱅크 1: 상태 교정 O2-Singnal-Bits 0-7 →1

IDE04680 Oxygen sensor 1 bank 1: voltage raw value O2 signal →804.6 mV

                 산소 센서 1 뱅크 1: 전압 원시 값 O2 신호 →804.6 mV

IDE04681 Oxygen sensor 1 bank 1: voltage value Ri-signal filtered →1003.2 mV
                 산소 센서 1 뱅크 1: 전압 값 Ri-신호 필터링됨
