VCDS - 터보 웨이스트 게이트 조정방법(가버너/액추에이터)

1. VCDS 진단기 없을경우(대략적인 장착 법)

신품 터보 웨이스트 게이트 상부 조절너트를

고품 터보 웨이스트 게이트 상부 조절너트길이에 맞게 조절후 장착합니다







2. VCDS 진단기가 있을경우(디테일한 장착 법)

신품 터보 웨이스트 게이트 상부 조절너트를

고품 터보 웨이스트 게이트 상부 조절너트길이에 맞게 조절후 장착합니다

※VCDS 로 전압을 확인하며 세밀하게 터보 웨이스트 게이트 상부 조절너트를 위아래로 움직이며 맞춰갑니다





VCDS 설정방법 - 1단계

터보 웨이스트 게이트 전압 확인하기

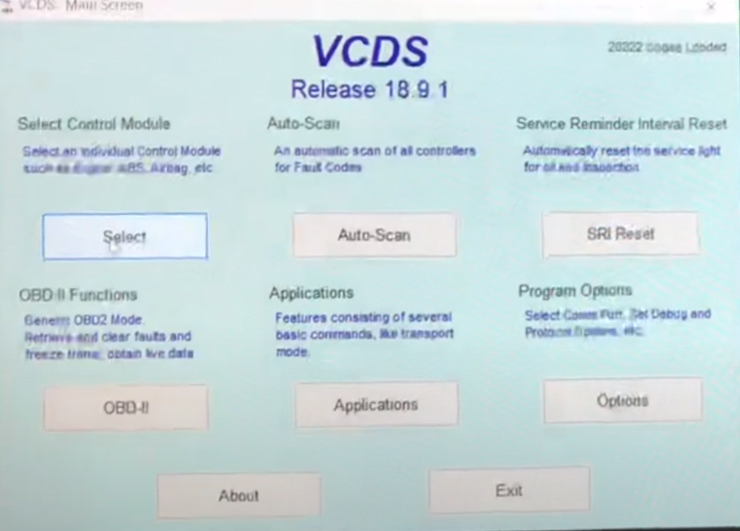

Select

01-Engine

Adv. Meas. Values

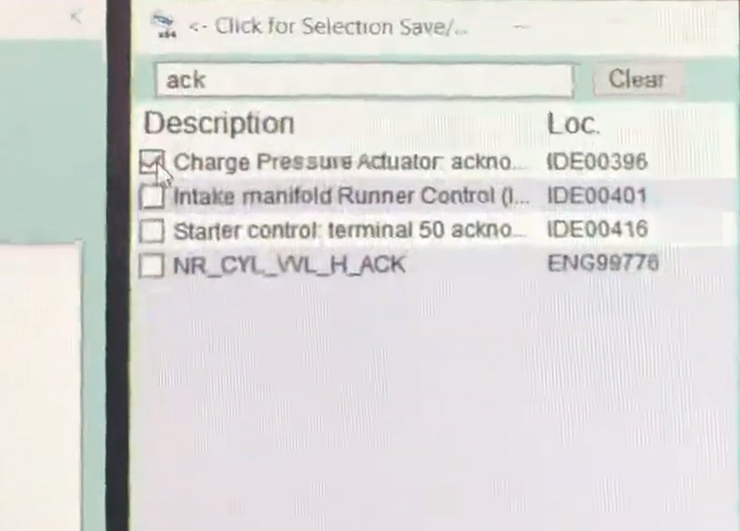

Charge Pressure Actuator acknowledgement

충전 압력 액츄에이터 승인



아이들상태에서 적절한 전압은 3.5V 입니다

적절한 전압이 없으면 상태가 좋지 않을수 있습니다



특정 범위 내에서 터보 웨이스트 게이트가 작동 되므로

작동이 ( 3.5 ~ 5V ) 범위내에 있지 않으면 튜너 중 하나를 조정할수 없으므로
상태가 좋지 않을수 있습니다

.

.

---

VCDS를 사용하여 전압을 보며

터보 웨이스트 게이트 상부 조절너트길이에 맞게 조절(전압)합니다

아이들상태 전압 3.525V 로 잘 맞추었습니다

---

VCDS 설정방법 - 2단계

터보 웨이스트 게이트 베이직 셋팅 하기

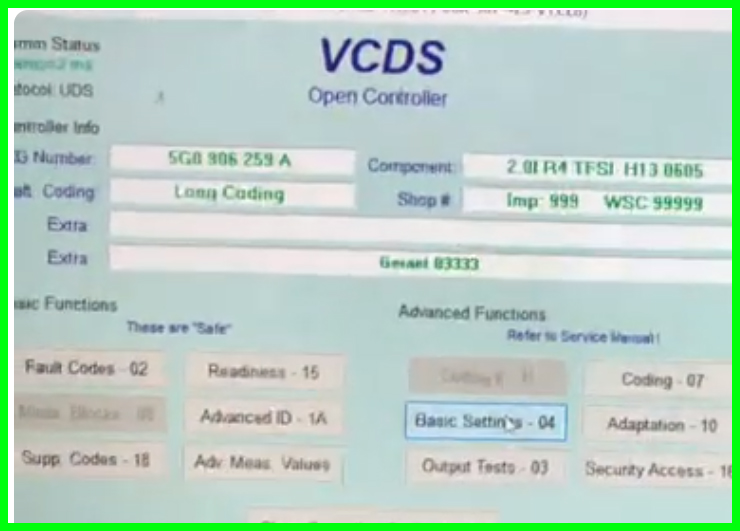

Basic Settings

 IDE04304: First adaptation of charge pressure actuator

충전 압력 액추에이터의 최초 적용

Go

"finished correctly"

완료



위에 방법대로 직접 VCDS 진단기를 물려 봤습니다

역시 차이가 있었습니다

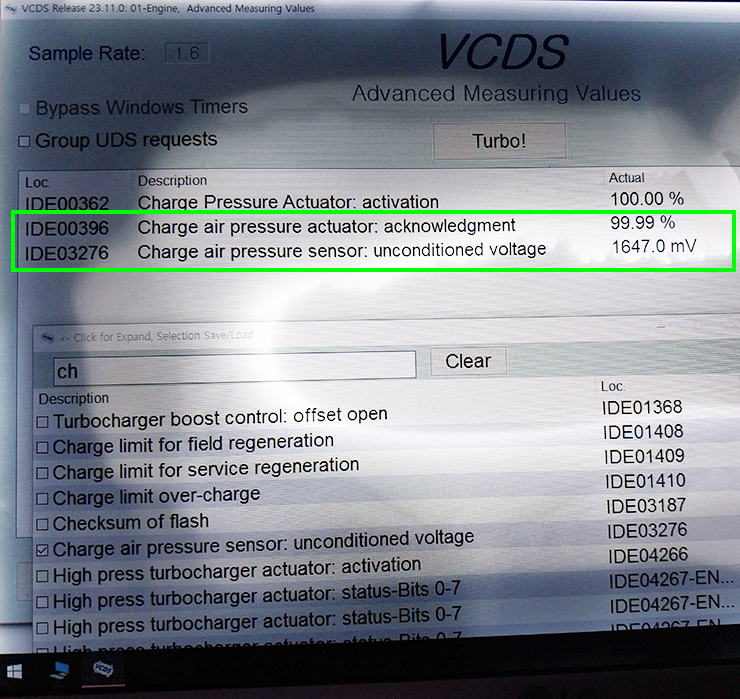

IDE00396 Charge air pressure actuator: acknowledgment 100% (정상)

IDE03276 Charge air pressure sensor: unconditioned voltage 1647.0mV (정상)



IDE00396 충전 공기 압력 액추에이터: 승인 100%
IDE03276 충전 공기 압력 센서: 무조건 전압 1647.0mV
