플랩모터 어디가 고장이지?

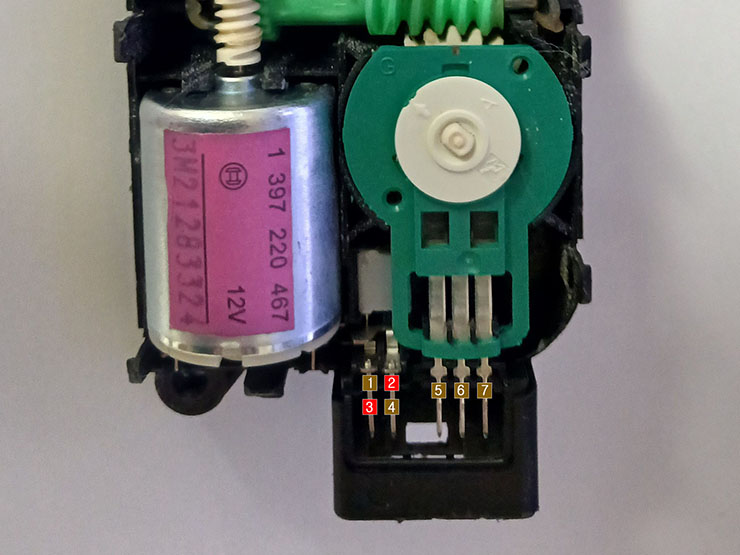

저는 단순히 + 플러스 - 마이너스 밖에 모릅니다



1(-) 2(+) 전선으로 연결하면 모터작동
3(+) 4(-) 전선으로 연결하면 모터작동
1(-) 에서 5, 6, 7 각각 연결해도 모터작동안함
3(-) 에서 5, 6, 7 각각 연결해도 모터작동안함
이거 플랩모터 이상없는거지? 차량 대시보드 어딘가 부러진건가 송풍구



테스트 결과를 분석해 보면 플랩 모터(액추에이터) 본체는 정상일 가능성이 매우 높습니다.

테스트하신 내용의 의미와 원인을 정리해 드립니다.

1. 테스트 결과 분석

• 핀 1, 2 또는 3, 4 연결 시 모터 작동
  • 이미지의 핀 1~4는 Internal DC 모터 단자와 연결되어 있습니다. 극성을 바꿔주면 정회전/역회전하여 웜기어가 돌아가는 구조입니다.
  • 직접 전원을 공급했을 때 회전한다면 모터 자체는 정상입니다.
• 핀 5, 6, 7 테스트 시 반응 없음
  • 5, 6, 7번 핀은 모터 구동용이 아니라 포텐쇼미터(가변저항, Position Sensor) 핀입니다.
  • 공조기 ECU가 현재 플랩이 얼마나 열렸는지 위치(각도)를 감지하기 위한 피드백 신호용 단자이므로, 여기에 전원을 연결해도 모터는 돌아가지 않는 것이 정상입니다.

2. 모터가 정상이라면 원인은 어디에 있을까?

실제 차량에서 송풍구 조절이 안 되거나 소음(소위 '딱딱딱' 소리)이 난다면, 다음과 같은 원인을 점검해보셔야 합니다.

① 대시보드 내부 공조기 플랩/링크 파손 (기계적 파손)

• 원인: 플랩 모터의 톱니 기어 축과 연결되는 차량 대시보드 내부의 플랩 레버(링크)나 축 연결부 플라스틱이 부러진 경우입니다.
• 증상: 모터는 정상 작동하지만, 정작 돌려줘야 할 플랩 축이 부러져서 바람 방향이 안 바뀌거나 혼자 헛돌게 됩니다.
•

② 액추에이터 내부 내부 기어 마모 (내부 기어 헛돎)

• 원인: 전원을 넣었을 때 모터는 잘 돌지만, 녹색 웜기어나 대형 기어의 산(이빨)이 뭉개져 있는 경우 load(부하)가 걸렸을 때 헛돌 수 있습니다. (사진상 기어 상태는 비교적 깨끗해 보이나, 마모 여부를 확인해 보세요.)

③ 차량 측 배선/공조기 ECU 또는 포텐쇼미터 오류

• 원인: 5~7번 포텐쇼미터 내부 접점이 오염되어 위치 인식을 못 하면, 공조기 컨트롤러가 모터 작동을 중단하거나 에러 코드를 발생시킵니다.
• 원인 2: 차량에서 모터로 연결되는 잭/배선 단선 또는 공조기 모듈 문제.

💡 결론 및 조치 방법

1. 대시보드 안쪽 플랩 축 확인: 모터가 꽂혀 있던 차량 내부의 플랩 조절 축(암/레버)을 손이나 펜치 등으로 직접 돌려보세요.
   • 축이 툭 부러져서 힘없이 놀거나, 부러진 조각이 떨어져 있는지 확인합니다.
2. 기어 상태 재확인: 모터를 조립한 상태에서 기어가 걸림 없이 잘 물려 작동하는지 확인합니다.
3. 공조기 재설정(Calibration/Basic Settings): 폭스바겐/아우디 계열(VW AG 1K1907511E 품번) 차량이므로, 모터를 탈부착한 후에는 진단기(OBD)를 통해 '공조기 기본 설정(Basic Setting / Flap Adaptation)'을 진행해주어야 제대로 동작합니다.

---



하늘색 부품 빨강색 사각형으로 내가 표시 했는데 이걸 손으로 만져보니까 쉽게 움직이던데 부러진건가?



사진 속 하늘색 부품은 플랩 모터와 실제 송풍구 내부 플랩(문)을 연결해 주는 '플랩 조작 레버(링크)'입니다.

결론부터 말씀드리면, 손으로 만졌을 때 너무 힘없이 무저항으로 덜렁거리며 움직인다면 내부 연결 축이 부러졌거나 이탈했을 가능성이 매우 높습니다.

1. 원래 정상적인 작동 상태

• 어느 정도 저항감이 있는 경우: 플랩 모터를 분거(탈거)한 상태라면, 레버를 손으로 움직일 때 내부 공조기 플랩(문)이 함께 움직이면서 약간의 묵직한 저항감과 함께 '딱-딱' 하고 끝과 끝에서 닫히는 느낌이 들어야 합니다.
• 아예 힘없이 덜렁거리는 경우: 레버만 혼자 허공에서 놀듯 덜덜 움직인다면, 레버 반대쪽 축이나 안쪽 플랩과의 결합 부위 플라스틱이 부러진 상태입니다.

2. 부러졌는지 진단해 보는 3가지 방법

1. 손끝 감각 확인 (저항 및 결합 상태)
   • 레버를 천천히 끝까지 밀고 당겨보세요. 내부 플랩(문)이 움직이며 끝에 닿는 절컥하는 느낌이 전혀 없이 아무런 저항 없이 헛돌듯 움직인다면 부러진 것이 맞습니다.
2. 레버 분리/유격 확인
   • 빨간 사각형 안의 레버 홈은 액추에이터 모터의 축 톱니가 꽂히는 부분입니다.
   • 이 레버 자체를 살짝 몸쪽으로 당기거나 흔들었을 때, 축에서 완전히 빠져나오거나 덜렁거리면 내부 플라스틱 축이 이미 크랙이 가며 쪼개진 상태입니다. (폭스바겐/아우디 계열 공조기에서 자주 발생하는 고장 증상입니다.)
3. 작동음 및 바람 변화 테스트
   • 액추에이터 모터를 탈거한 상태에서 손으로 하늘색 레버를 끝까지 위나 아래로 조절해 둔 뒤, 에어컨/히터 바람을 켜보세요.
   • 손으로 레버 위치를 바꿨는데도 송풍구 바람 방향이나 온도가 전혀 바뀌지 않는다면 내부 플랩 연결부 파손이 확실합니다.

3. 원인 및 해결 방법

폭스바겐 그룹 차량(골프, 제타, 파사트, 티구안 등)의 공조기 하우징은 내부 레버 축 부위 플라스틱이 오래되면 경화되어 부러지는 결함/마모가 흔합니다.

• 부러진 위치가 '외부 레버'일 경우: 하늘색 레버 부품만 별도로 구해서 교체할 수 있어 작업이 비교적 간단합니다.
• 부러진 위치가 '공조기 하우징 내부 플랩 축'일 경우: 대시보드를 전체 내려서 공조기 박스(HVAC 하우징)를 수리하거나 플랩을 교체해야 하는 다소 큰 작업이 될 수 있습니다.

---



근데... 모터빼기전에 앞유리로 바람을 보내면 앞유리로 바람이 나왔고 발아래로 하니까 발아래는 내가 막혔다고 했잖아. 발아래로 설정해도 발아래쪽으로 바람이 안나왔어. 안나온는 데는 가운데 송풍구와 발아래 딱 두군데야.. 나머지 좌우 끝쪽과 앞유리는 설정 가능한데로 바람이 나오고.. 이걸 플랩모터를 뽑았다니... 앞유리로 바람이 나와서 이게 모터가 없으니까 떨림으로 축이 왔다리 갔다리 하나봐,., 지금 알리에서 부품이 곧 오거든 부품장착하면 축이 부러졌다면 송풍이 조절안되야 하는데 앞유리와 좌우는 바람이 나오게 안나오게 할수 있었거든 ... 새부품 달아도 동일할까?



말씀해주신 상황을 종합해서 분석해 보면, "축이 완전히 완전히 박살난 상태는 아닐 가능성"이 높습니다! 너무 낙담하지 않으셔도 될 것 같습니다.

이유와 함께 새 부품을 달았을 때 어떻게 될지 정리해 드릴게요.

1. 지금 상황이 의미하는 것

만약 플랩 축이나 레버가 완전히 부러져서 100% 분리된 상태라면, 모터가 있든 없든 바람 방향 전환 자체가 전혀 되지 않아야 합니다.

하지만 질문자님 차에서는 다음과 같은 증상이 나타났죠:

• 앞유리 및 좌/우 양끝 송풍구: 모터를 빼기 전까지 설정한 대로 바람 제어가 정상 작동함.
• 모터를 뽑은 후: 모터 축이 고정해주던 힘이 사라지니까 바람 압력과 진동 때문에 플랩이 움직이면서 앞유리로 바람이 새어 나옴.
• 발아래 & 중앙 송풍구: 바람이 안 나옴.

모터를 뺐을 때 바람 방향이 바뀌고 떨림에 따라 움직였다는 건, 역설적이게도 하늘색 레버와 내부 플랩 축이 여전히 연결되어 물리적으로 플랩을 밀고 당기고 있다는 증거입니다. 완전히 부러졌다면 모터를 뽑든 껴든 내부 플랩은 바닥에 덜컥 떨어져서 아무런 반응도 안 해야 하거든요.

2. 그렇다면 왜 '발아래'와 '가운데'만 안 나왔을까?

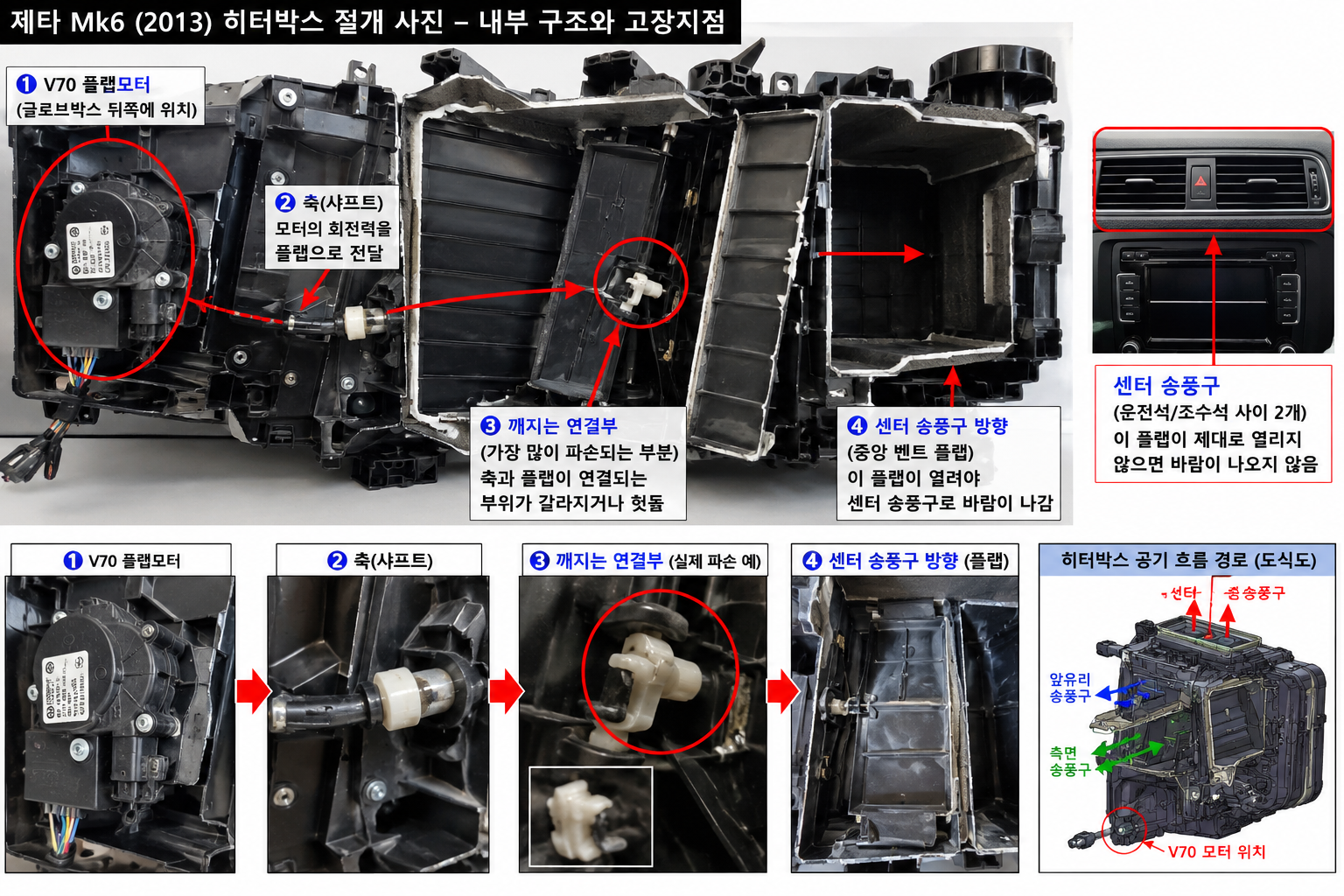

폭스바겐 계열 공조기(HVAC) 구조상, 하나의 플랩 모터가 Cam Plate(캠 플레이트/가이드 레일)나 연동 링크를 통해 여러 개의 플랩(앞유리, 중앙, 발아래)을 단계별로 같이 조작합니다.

1. 포텐쇼미터(위치 감지 센서) 고장 (가장 흔함)
   • 기존 모터 내부의 위치 감지 센서(5~7번 핀)가 오염되거나 고장 나서, 모터가 "지금 중앙/발아래 쪽으로 플랩을 더 돌려야 한다"는 신호를 받아도 정확한 위치까지 다 돌리지 못하고 중간에 멈춰버린 것일 수 있습니다.
   • 그래서 앞유리/양끝은 닫히거나 열렸는데, 발아래와 가운데로 넘어가는 구간까지 기어가 이동하지 못했던 것이죠.
2. 캠 가이드 구간 뻑뻑함 또는 부분 마모
   • 특정 방향(발아래/중앙)으로 넘어가는 레버 길목에 이물질이 끼었거나 뻑뻑해서, 힘이 약해진 기존 모터가 그 구간을 넘어가지 못했을 가능성입니다.

3. 새 부품(모터)을 달면 해결될까?

Ali에서 주문하신 새 플랩 모터를 장착하면 정상 작동할 가능성이 충분히 있습니다!

새 모터가 도착하면 무작정 조립부터 하지 마시고, 아래 순서대로 테스트해보세요.

🛠️ 새 부품 도착 후 점검 & 조립 순서

1. 손으로 하늘색 레버 직접 돌려보기 (수동 테스트)
   • 모터가 빠진 상태에서 시동을 걸고 에어컨/히터 바람을 세게 켜세요.
   • 손으로 하늘색 레버를 위/아래로 끝까지 천천히 움직여 봅니다.
   • 체크: 손으로 레버를 움직였을 때 가운데 송풍구와 발아래로 바람이 나오나요?
     • 바람이 나온다면? 🎉 축과 플랩은 100% 정상입니다! 새 모터만 달면 완벽히 해결됩니다.
     • 손으로 움직여도 안 나온다면? 내부 링크 일부가 빠졌거나 가이드 칸막이가 걸린 것입니다.
2. 새 모터 장착 후 '공조기 리셋(기본 설정)' 진행
   • 폭스바겐 차량은 새 모터를 꽂기만 해서는 바로 완벽히 작동하지 않을 수 있습니다. 모터가 자신의 최소/최대 가동 범위를 학습해야 합니다.
   • 진단기 없이 리셋하는 방법 (차종마다 약간 다름):
     • 보통 [AC 버튼] + [전면 유리 방향 버튼] 또는 [AC 버튼] + [실내순환 버튼]을 동시에 3초 이상 꾹 누르고 있으면, 공조기 버튼 불빛들이 깜빡거리면서 모터들이 '딱-딱' 소리를 내며 스스로 끝에서 끝까지 움직이며 위치를 잡습니다. (리셋이 끝나면 불빛이 멈춤)

💡 요약

지금 덜렁거리는 느낌은 모터가 축을 잡아주지 않아서 생기는 자연스러운 유격일 가능성이 큽니다. 축이 완전히 부러진 게 아니라 모터 내부 센서 문제로 동작 범위가 제한되었을 확률이 높으니, 새 모터가 오면 레버를 손으로 먼저 움직여보시고 모터를 교체해보시는 것을 추천합니다!

---

1. 액츄에이터 내부 구조와 원리

사진을 보시면 내부가 다음과 같이 구성되어 있습니다.

• 모터 (좌측 분홍색 라벨): 핀 1, 2, 3, 4번 라인을 통해 전원을 받아 실제로 회전하는 동력원입니다.
• 초록색 기어 & 웜기어: 모터의 회전력을 축으로 전달합니다.
• 초록색 기판 & 흰색 회전판 (우측 5, 6, 7번 핀): 이게 바로 위치 감지 센서(가변저항/포텐쇼미터)입니다.

센서가 고장 나면 어떤 현상이 생기나요?

공조기 컴퓨터(HVAC ECU)는 5, 6, 7번 핀을 통해 "현재 바람 날개가 몇 도나 열렸는지" 저항값(전압)으로 감지합니다.

1. 위치 인식 불가: 센서 내부 가변저항 접점이 마모되거나 오염되어 신호를 못 보내면, 컴퓨터는 모터가 어디까지 움직였는지 몰라 보호 차원에서 모터 제어를 중단해 버립니다.
2. 탈랙/무한 회전 시도: "딱~ 따따닥" 소리가 났던 것도 센서가 끝점(목표 위치)을 인식하지 못해 모터가 멈추지 않고 계속 힘을 주다가 내부 기어나 외부 레버 핀이 튕기면서 난 소리였을 가능성이 매우 높습니다.

2. 해결 방안

• 모터만 돌고 끝이 아닙니다: DC 모터 자체는 12V 전원만 들어가면 단순 회전하지만, 센서(5,6,7번 핀)가 정상 값을 컴퓨터에 전달해주지 못하면 차량 공조기는 원하는 방향(얼굴/발)으로 모터를 제어할 수 없습니다.
• 새 부품 교체 추천: 이 타입(폭스바겐/아우디 계열 Valeo/Bosch 액츄에이터)은 포텐쇼미터 내부 접점 마모 고장이 매우 흔합니다. 내부를 뜯으신 김에 액츄에이터 신품(또는 호환 신품)으로 통째로 교체하시는 것이 가장 확실하고 깔끔한 해결책입니다.

AI 로 질문을 해고 겉돌기만 하고...에고...ㅠㅠ

---

사진 속에서 초록색 원형 기판과 그 한가운데에 있는 흰색 회전판 전체가 바로 위치 센서(포텐쇼미터)입니다.

구조를 조금 더 자세히 보여드리면 다음과 같이 생겼습니다.

1. 눈에 보이는 부분 (사진상)

• 초록색 기판: 5, 6, 7번 핀과 연결되어 있는 초록색 판입니다.
• 흰색 회전 부품: 기판 중앙에 꼽혀 있는 흰색 플라스틱 십자/원형 부품입니다. 녹색 웜기어가 돌아갈 때 이 흰색 부품도 같이 회전합니다.

2. 안쪽에 숨겨져 있는 실제 센서 부위

이 초록색 기판을 분리해서 뒤집어보면 내부 구조가 드러납니다.

1. 탄소 저항 띠 (기판 바닥): 초록색 기판 안쪽 면에 검은색으로 까맣게 칠해진 부채꼴 모양의 탄소 트랙(저항선)이 프린트되어 있습니다.
2. 금속 접점 빗(스위퍼): 흰색 플라스틱 회전판 뒷면에 아주 얇고 미세한 금속 갈고리(구리/은색 빗)가 붙어 있습니다.

3. 고장이 나는 원리

모터가 돌아가면서 흰색 회전판이 움직이면, 뒷면의 금속 빗이 탄소 저항 띠 위를 쓸고 지나가면서 저항값을 변화시킵니다.

• 마모 및 오염: 오래 사용하면 금속 빗이 탄소 띠를 계속 긁어서 탄소 가루가 뭉치거나 저항선이 깎여 나가 단선이 됩니다.
• 증상: 이 탄소선이 깎인 구간에 들어가면 컴퓨터에 신호가 끊기거나 엉뚱한 값이 전달되어, 모터가 방향을 잡지 못하고 "따따닥" 소리를 내며 튕기거나 작동을 멈춰버리게 됩니다.
