전방 공기 분배 플랩모터 교체 하기 [ 2 ]

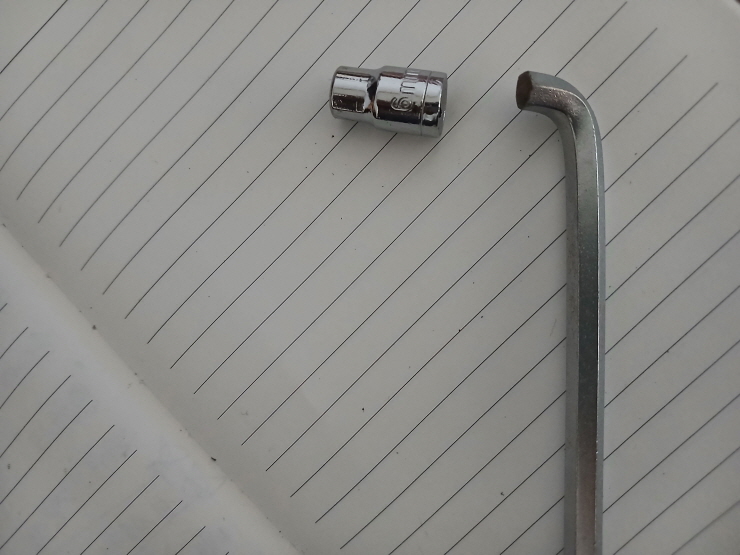

공구가 준비 되지 않아서 급하게 만들어 봤습니다

이렇게 안하셔도 됩니다



6mm 스페너 있으면됩니다

그냥 이런 방법도 있구나 생각하시면 됩니다

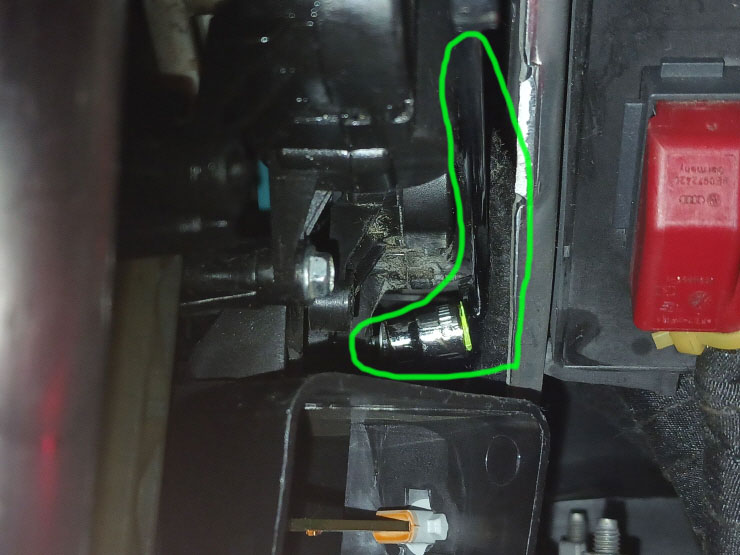

이렇게 스페너가 들어 갑니다

6mm 머리꺽이고 한쪽면이 따라락 돌아가는 스페너 구입하시면 좋아요

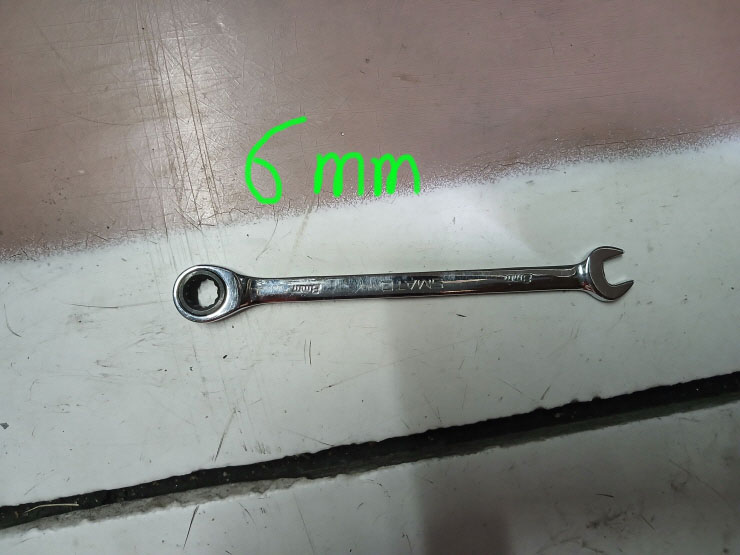

6mm 스페너 입니다

8mm로 될줄알았는데 6mm가 맞습니다

이렇게

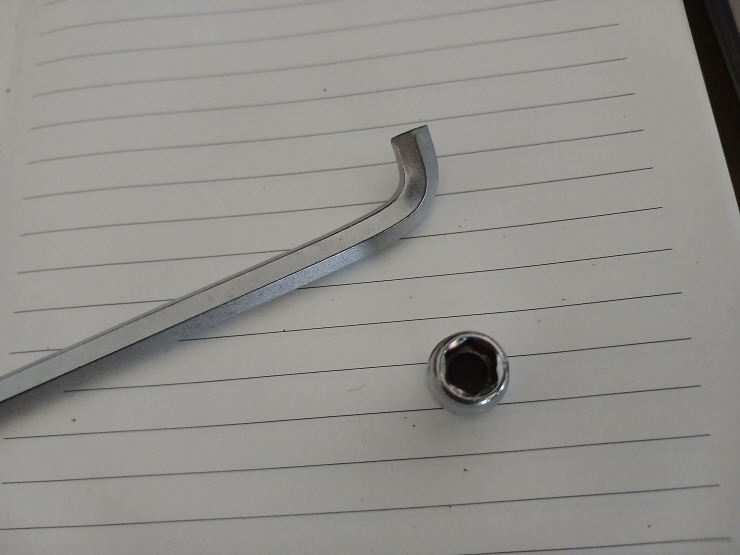

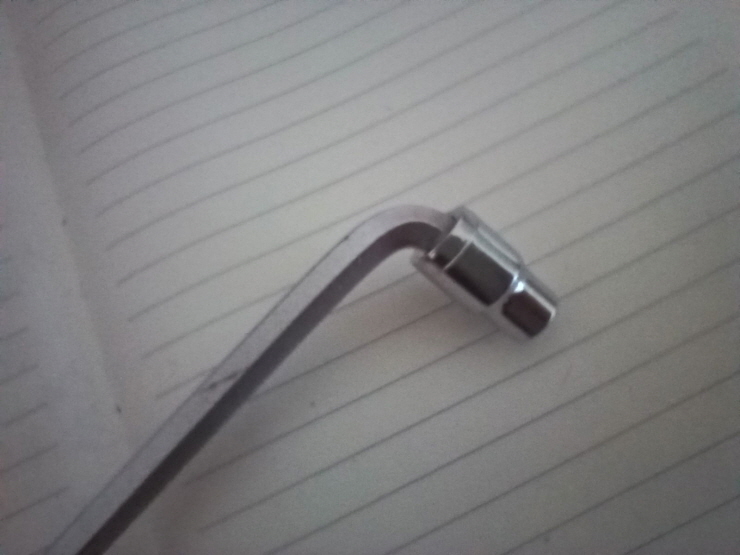

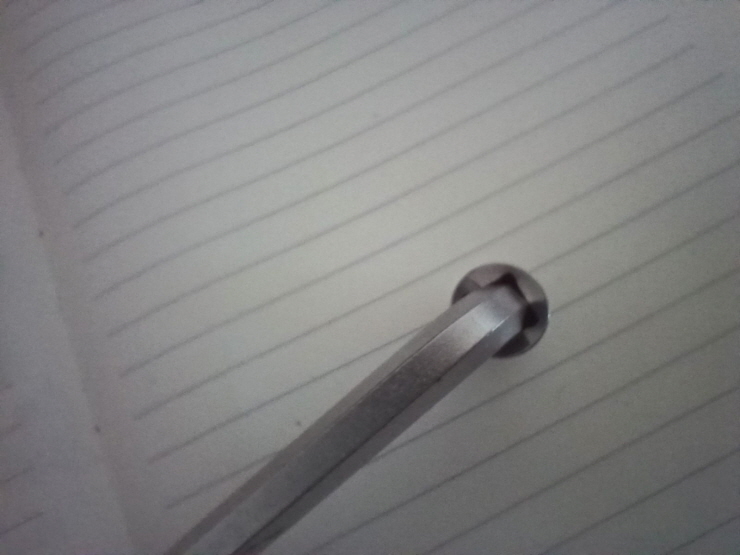

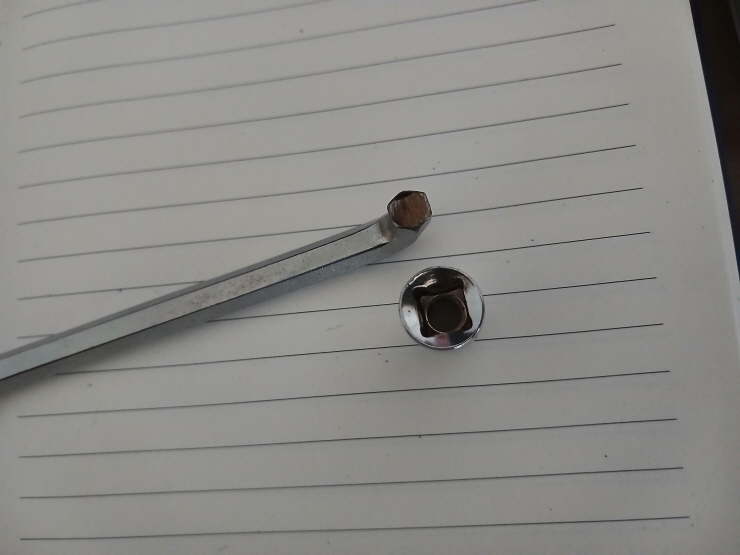

요건 제가 긴급으로 만들었습니다

6mm 스페너가 없어서요

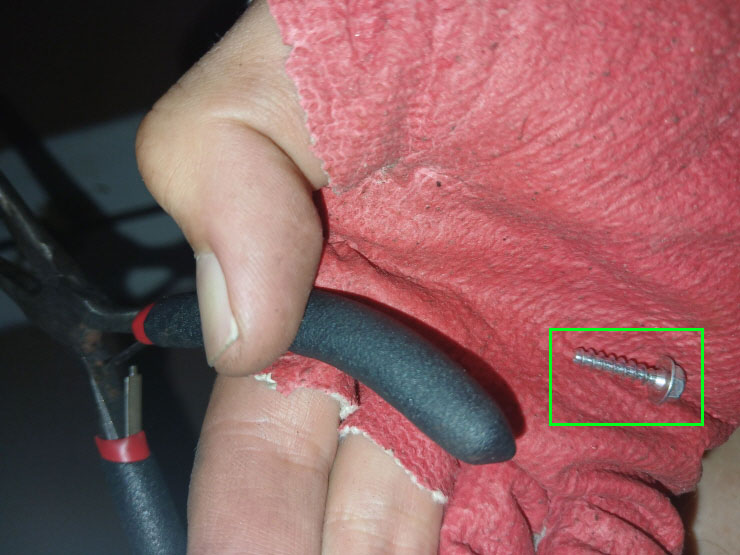

롱로즈 있으면 좋아요

나사 뺄때 사용합니다 아래 영상

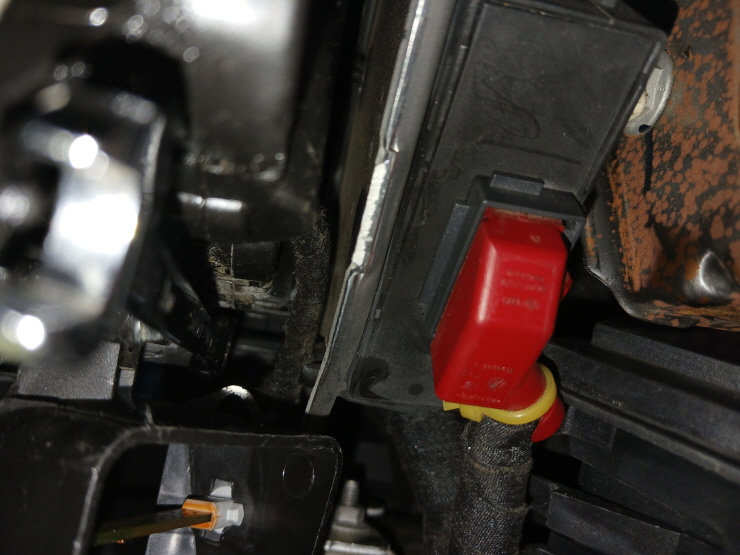

드디어 마지막 남은 나사를 제거 했습니다

커넥터를 먼저 제거 하라는데 그렇게 못하겠 더라구요

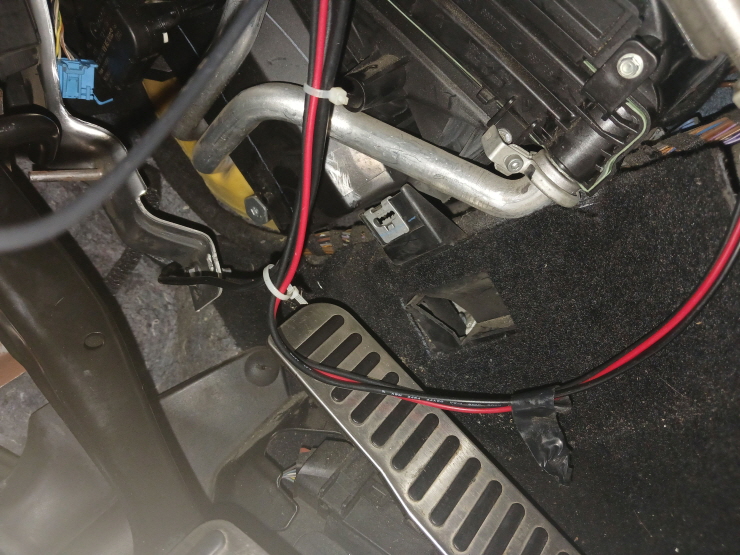

3군데 나사풀러서 커넥터가 위쪽을 향해 있는데

이걸 아래로 위치를 바꿔주세요

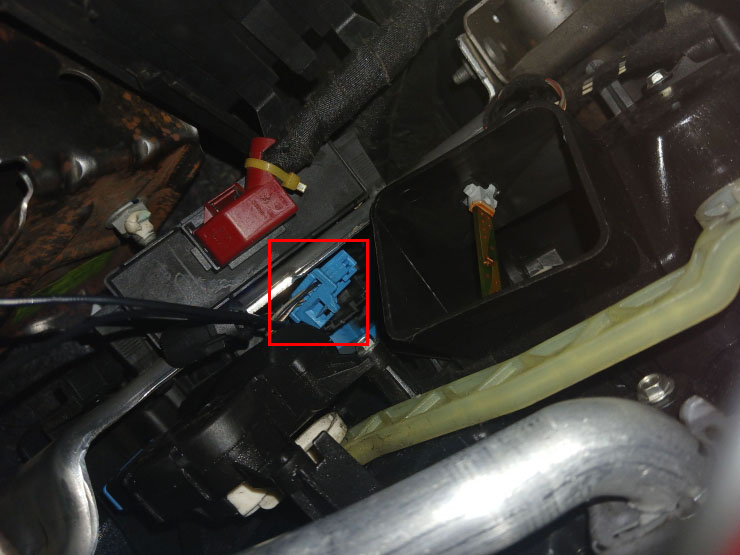

커넥터를 뽑아야 하는데 손이 모자랍니다

끈으로 커넥터 배선을 걸어서 일자드라이버로 커넥터 핀을 아래로 눌러주면서 동시에

끈을 당겨주세요(위 사진에 빨강색 선 처럼)

바로 빠지진 않고 조금씩 빠집니다. 일자드라이버로 살살살

끈은 너무 힘것 당기지 마세요

왼손엔 일자드라이버와 커넥터 배선을 걸어둔 끈, 오른손은 플랩모터를 잡아주세요(위로 당겨주셔도 좋아요)



플랩모터를 이제 빼내면 되는데 이리저리 해봤지만

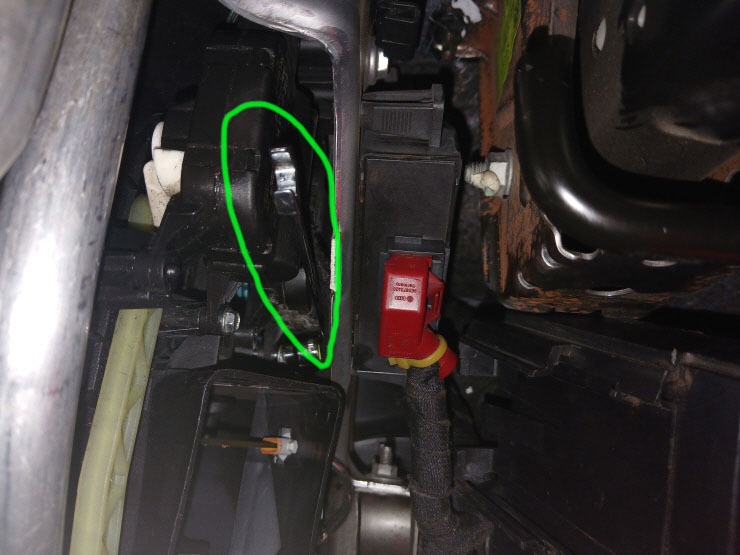

여기를 풀러서 벌려야 합니다



위쪽나사는 2개 아래쪽은 1개

위쪽은 풀러서 다시 체결하기 쉽지 않습니다

그래서 아래쪽 1개 짜리 나사 10mm 이것만 풀러서

휘어트려야 합니다



복스대연결 연결해서 이걸로 지랫대 원리로 쇠붙이를 벌렸습니다

벌려지는대 한계가 있습니다

작업해보시면 아실겁니다. 위쪽으로 다른 부품에 나사가 이 쇠붙이가 더이상 벌릴수 없도록

가로막고 있습니다. 여기까지가 딱! 플랩모터가 빠질수 있는 조건입니다

꼭 출산 하는것과 같습니다

플랩모터를 엎치락 뒤치락 할순 없어도 좌우로 회전하면서 돌릴수 있습니다

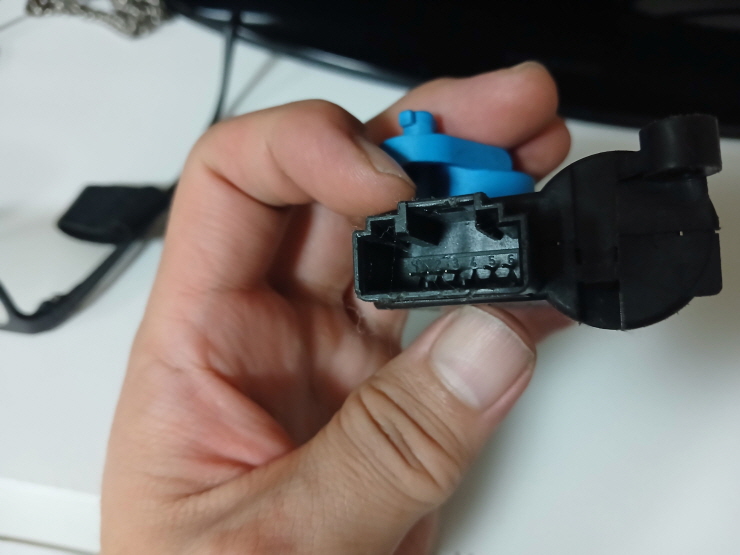

커넥터가 먼저 빠져야만 플랩모터가 빠집니다

다른 방법으로 해봤지만 이 한가지 방법뿐이고



아니면 다른길은

플랩모터(송풍방향 결정) 아래 다른 플랩모터(찬바람/뜨거운바람)가 있는데

이걸 분리한다음 그 아래쪽으로 공략해보면 가능할것 같습니다.

이게 또다른 길 입니다

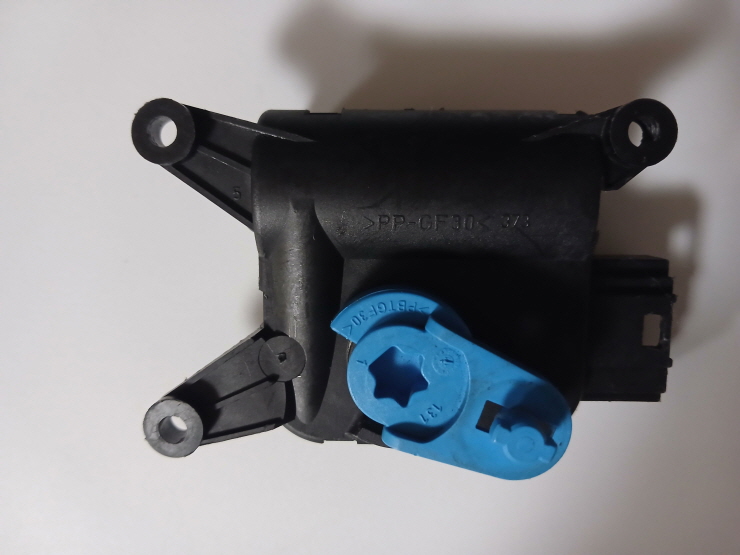

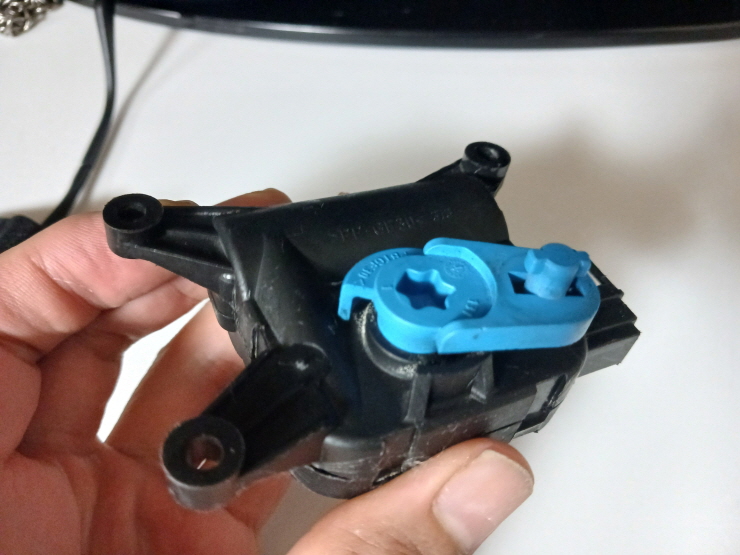

뽑아 내니 시원합니다

이복스대로 쇠붙이를 벌려서 휘어트렸습니다

폭스바겐 서비스 센터 부품실에 전화를 넣어서

품번을 알아 보았습니다

1K0 907 511 D (이게 제차량 품번 이랍니다)

그런데 부품이 단종되고

2Q0 907 511 E 가 있다고 합니다

정품 가격은 15만원

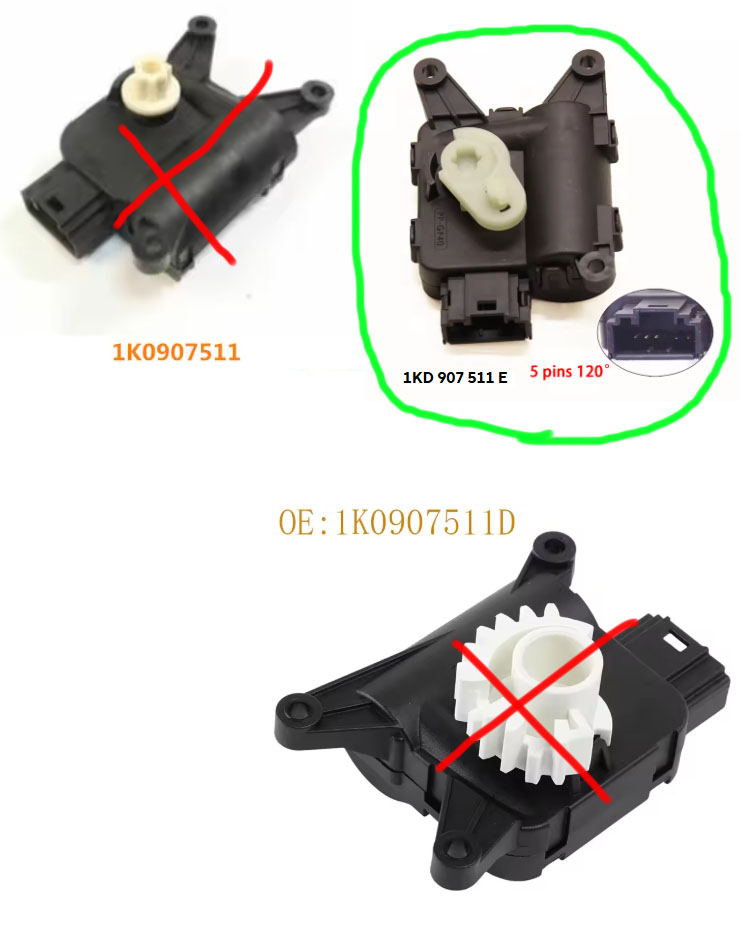

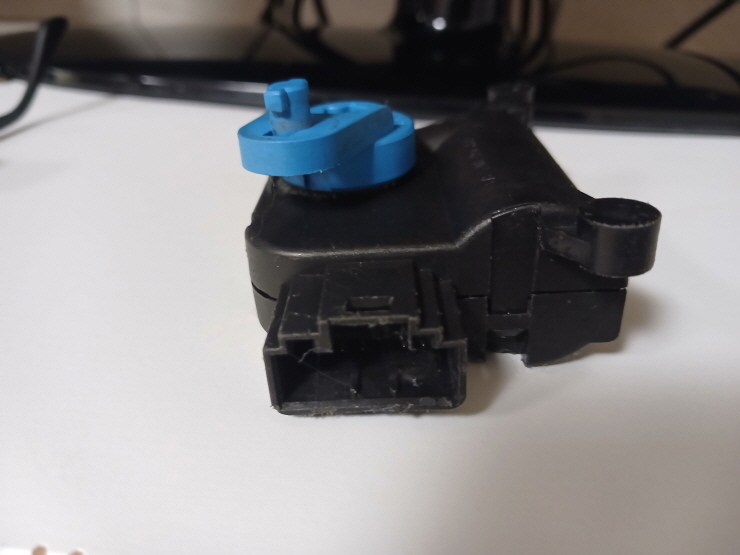

아니? 그런데 제차에 들어간 플랩모터 품번이 서비스센터에서 알려준것과 틀립니다

1K1 907 511 E



(순정)1K1 907 511 E = (알리일스프레스) 1K0 907 511 D

서로 호환됩니다



폭스바겐 서비스센터에서 차대번호까지 알려주고 1K0 907 511 D 라고

혹시나 실차와 다를수 있다고 말은했습니다

서비스센터도 확실한 답변은 못해 주었습니
