후방카메라 각도 조절 (15도 상승 - 브랏켓제작)

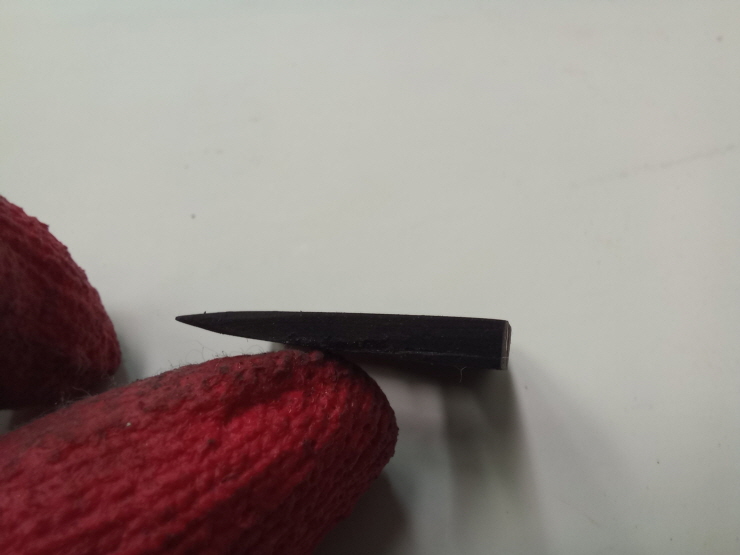

굴러다니는 고무판이 있어 3장을 겹쳐서 15도 각도를 만들었습니다

3장을 순간접착제로 접착후 사포로 살살살

저건 2장을 겹쳤는데 후방영상이 아직도 땅을 보고 있어서 다시제작 했습니다

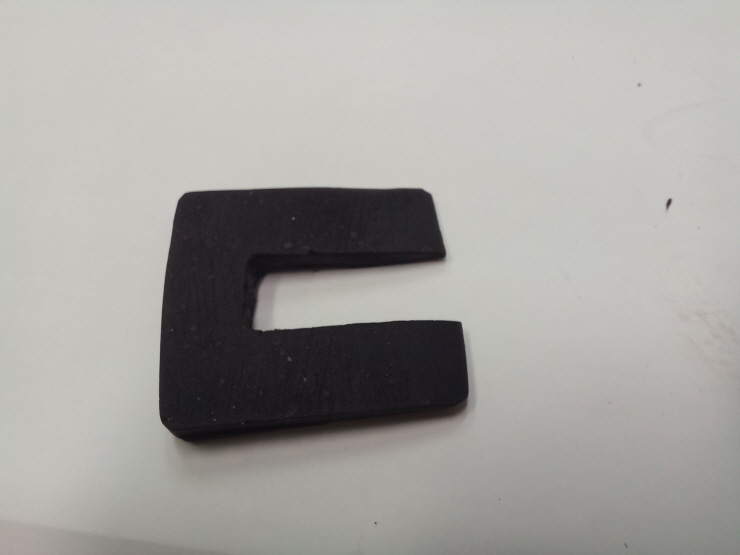

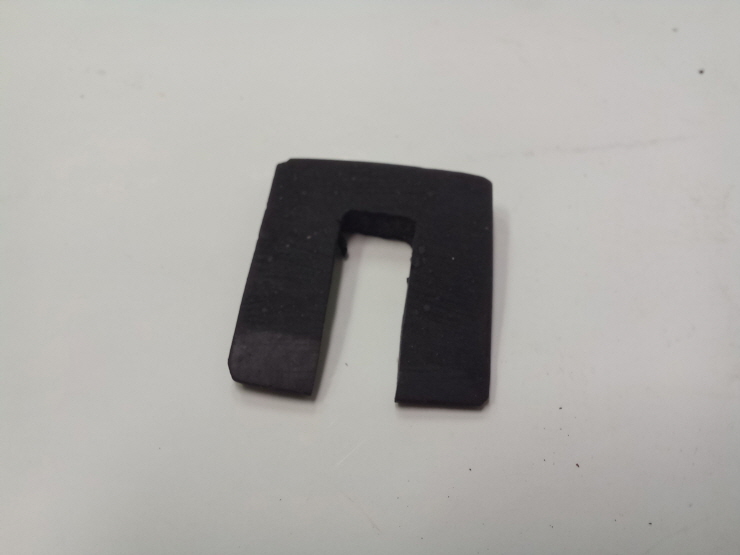

이런 브랏켓이 2개 필요 합니다

위에 사진은 고무판 2장을 잘라서 만든 브랏켓으로 아직도 땅을 보고 있습니다

바닥에는 후방카메라를 차 중앙을 맞추는 중입니다

음... 보시면 이렇게 됩니다

후방카메라 + 고무브랏켓 + 철판 + 고무브랏켓 + 와셔 + 너트

후방카메라와 브랏켓을 처음엔 양면테이프로

그다음번엔 실리콘접착제로 접착했지만

너트를 조일때 미끄덩커려서 고무브랏켓이 밀려났습니다

손이 미끄덩 끈쩍끈적...

시간은 급하고... 순간접착제를 사용하니 신속히 고정이 됩니다

진작에 이렇게 할껄...

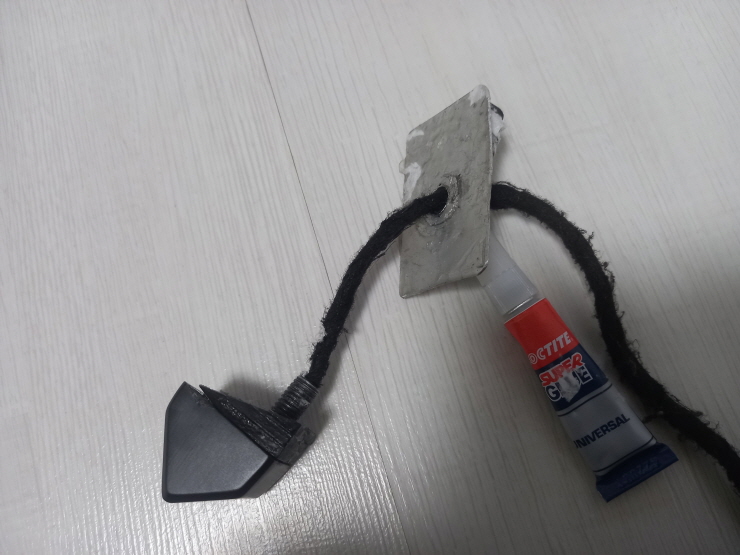

저는 트렁크 번호판등 옆에 구멍을 1.5cm 이상 크기로 드릴로 구멍을 뚤어놔서

얄루미늄판을 잘라서 덪데었습니다

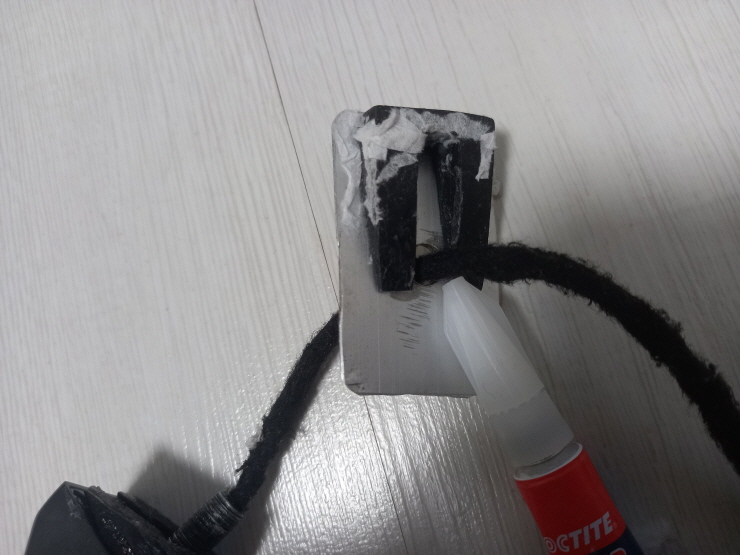

일단 후방카메라와 브랏켓을 순간접학제로 접착

그나마 후방카메라가 검정색이라 다행이었습니다

비교적 깔끔

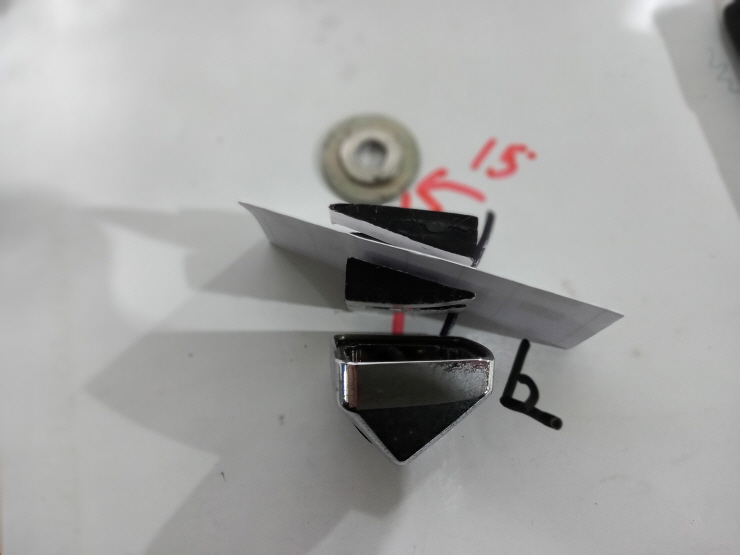

제가 잡고 있는 종이가 차량에 번호판등 옆 철판이면

아래쪽으로는 카메라 + 브랏켓 (15도)

철판 위로는 다시 브랏켓을 반대쪽으로 겹쳐줍니다

그래야 후방카메라 고정나사와 너트를 고정했을때

똑바로 고정이 됩니다



브랏켓 10도 정도는 철판위로 브랏켓을 안데도 상관없었습니다

(너트가 옆으로 기울어져 고정이 되겠지요)

철판안쪽으로 보면 브랏켓과 (와셔+너트)로 안정적으로 고정이 됩니다

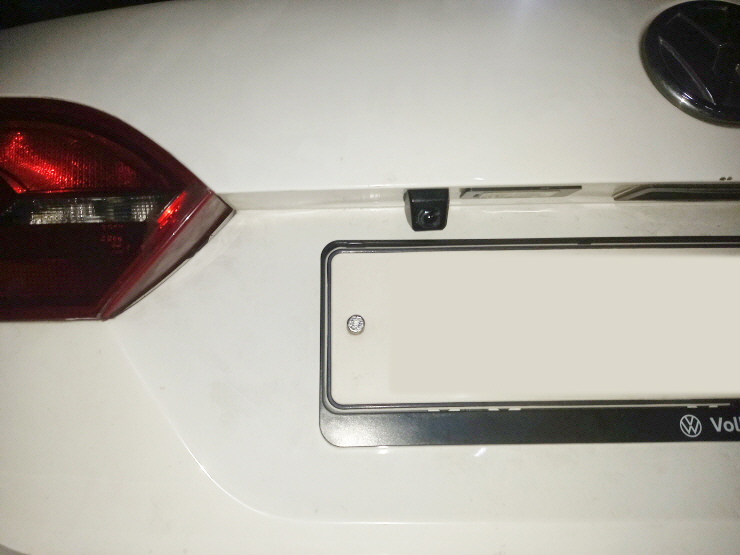

외관 접사 촬영

전혀 티가 안납니다

우왔~! ^^

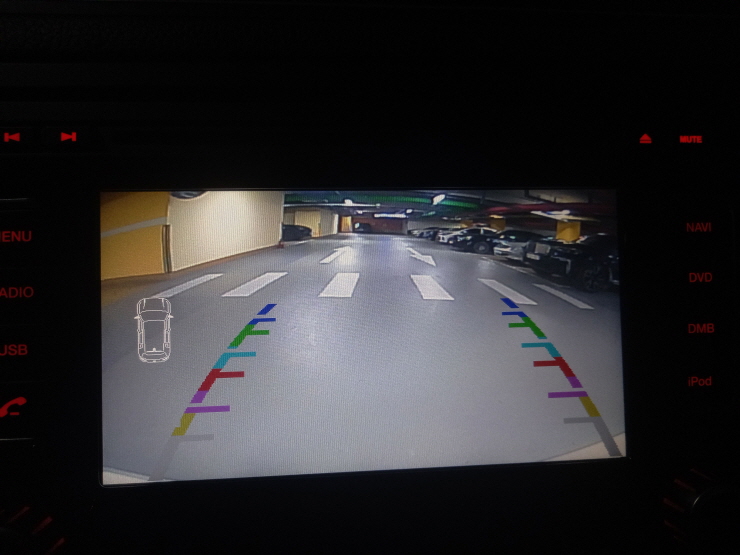

대박 시원한 후방

앞으로는 룸미러 보지 않고 바로 후방카메라만 보고 후진이 가능합니다

15도 위로 카메라 각도를 올려주었더니

이만큼 편해 졌습니다



후진할때 뭐가 오나 차가오나 오토바이가 오나... 전부 확인 가능

후방카메라 모습

ㅎㅎ

시원 합니다

전방카메라 아닙니다 후방카메라 입니다

후진중...

여러분 후방카메라 각도와 비교해보세요

후방카메라를 15도 올렸는데도 후진하는데 전혀 지장이 없습니다

이전과 동일하고 뒤쪽으로 시야를 멀리 볼수있어 아주 좋습니다



생각해보면

인터넷에서 판매되는 후방카메라들이

승용차와 버스나 트럭같은 차량에도 모두 공용으로 쓸수 있는 각도로

후방카메라를 만들지 않았을까 하는 생각이 드네요



물론 화물차용 후방카메라는 각도를 조절할수있는것을 제외한다면

승용차용으로 각도조절이 되는것도 있겠지만 보기 안이쁘고

차라리 브랏켓을 별도로 판매하면 좋을것 같다란 생각입니다
