폭스바겐 정식 서비스센터에서 제공되는 자료가 아니고
아우디와 폭스바겐 차량을 소유한 개인들이 직접 호환이 될만한 부품으로 교체후

VCDS 코딩후 결과자료라고 보시면 되겠습니다

100% 모든 자료가 있는것은 아니고 참고가 되는 부분은 있습니다



중요한건 코딩장난하다가 정보를 날려먹지말라는 것! 입니다

항상 본인차의 코딩정보를 기록해두시던가 사진을 찍어 자료로 남겨두시면 도움이 됩니다 이게 확실한 방법이며

혹여라도 본인차에 코딩정보를 어디서든 구할수 없다면, 폭스바겐 서비스센터를 찾아가세요.

지금 이자료는 아우디와 폭스바겐 차량을 소유한 개인들이 자료를 올려서 자료화 한것으로



저도 이자료를 좀더 어떻게 이용하는지에 대해서 찾아보고 있습니다.



이번에 CAN-Gateway 에 대해서 알아보던중 아래 링크를 발견했습니다

Gateway 부품이 단순 교체로 되는게 아닙니다

그동안 아래 게이트웨이 품번이 전부인줄 알았는데 아니었습니다

이 표에 없는 게이트웨이 품번이 어떤게 호환되는지 알수 없습니다







게이트웨이 모듈 교체방법 Can Bus Gateway Module (VCDS 01044 - Control Module Incorrectly Coded)

게이트웨이 모듈 Can Bus Gateway Module7N0907530AR  고장코드Fault Code01044 - Control Module Incorrectly Coded  [ 신품 게이트웨이를 교체후 ]VCDS로 복제되지 않은 게이트웨이 셋팅이 되지 않은 상태에서 자동차

playweb.tistory.com



게이트웨이를 아무거나 구입하시면 안됩니다

가장 좋은건 동일품번입니다

아래를 호환품번으로 대체할수 있는 부품을 구입할때 참고 합니다

LIN1 + , LIN2+ , CAN-Ext- 이렇게 표시된 품번들은 모두 호환되며 구입하셔도 됩니다

 + + - 인데 + - - 나 - - - , 또는 - - +....등등등..  맞지 않는 부품입니다

제가 잘못 마킹했는데 HH40(구성요소) 이것도 동일해야 합니다



이렇게 알고 있다가 제가 사용하게될 자료를 찾아보니 없는겁니다 헐...ㅇㅇ!!

저는 동일품번을 구입해야 합니다.

알리익스프레스에서 호환된다고 하는 제품들이 있는데 확실하지 않습니다

가장좋은건 동일품번 그리고 소프트웨어 버전도 동일 이게 가장 좋습니다

저도 완벽이 이해한건 아닙니다

코딩도 해야 할겁니다. 이건 막상 닥치면 하게 될것 같습니다



제가 폭스바겐 JETTA 2.0 2대를 관리하고 있습니다



차량 A 폭스바겐 제타 2012년식 2.0

SW: 7N0 907 530 K(품번)    HW: 1K0 907 951(이게 품번으로 혼동이 될수 있습니다

Component: J533 Gateway  H40(지원되는 기능요소) 1620(소프트웨어 버전)

-------------------------------------------------------

차량 B 폭스바겐 제타 2012년식 2.0

SW: 7N0 907 530 P (품번)     HW: 1K0 907 951

Component: J533  Gateway H40(지원되는 기능요소) 1623 (소프트웨어 버전)



동일년식인데 품번이 다름니다. 서로 이걸 바꾸면? 모르겠습니다 뭐가 완벽하지 않습니다

바로 소프트웨어 버전에서 차이가 납니다 1620 , 1623 소프트웨어 버전

이 소프트웨어 버전이 무었을 말하는지 모르겠지만 BCM 으로 추측하고 있습니다

Gateway 교체하다가 BCM 도 교체해주어야 할겁니다. 아마도..

그래서 동일품번 그리고 동일 소프트웨어 버전이 중요 합니다

여기까지 제가 알고 있는 정보 입니다

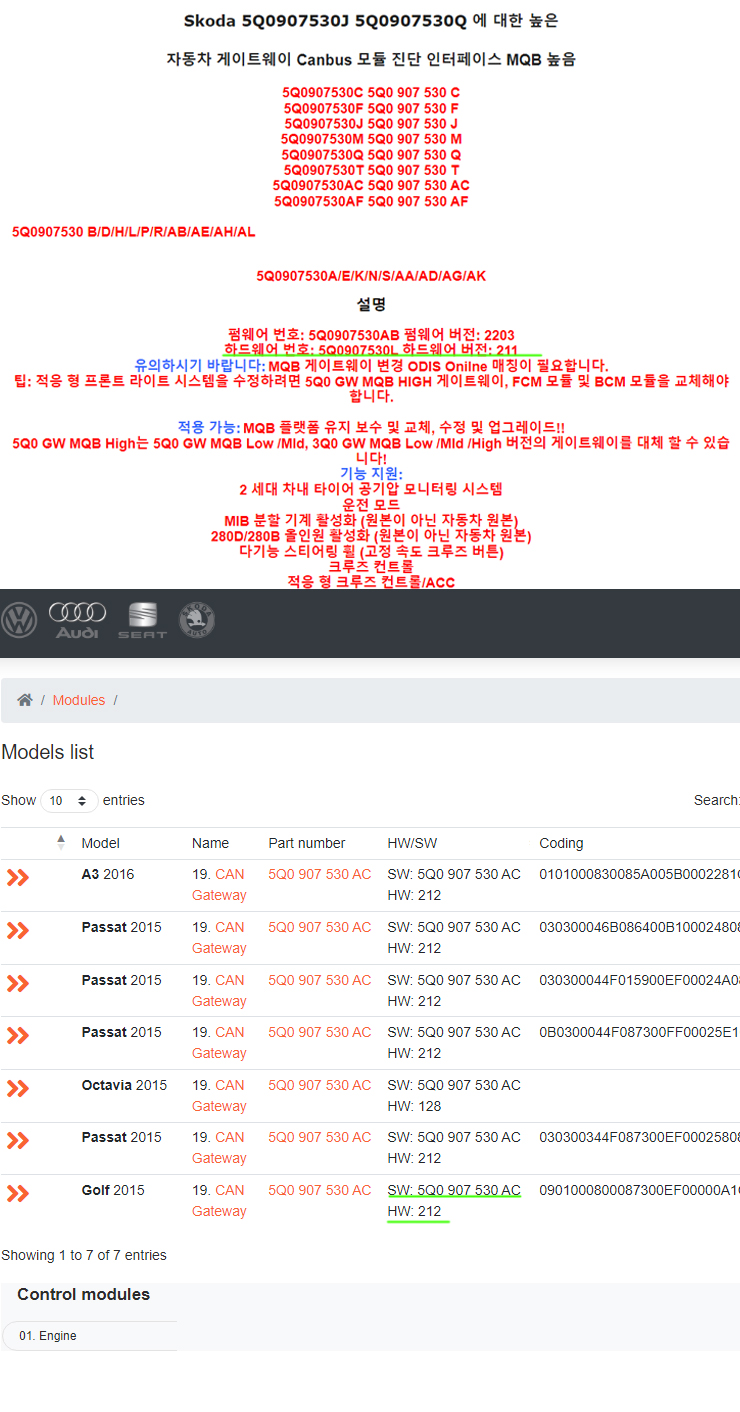

https://vagcode.info/ru





SW: 7N0 907 530 K    HW: 1K0 907 951

Component: J533 Gateway H40 1620





▶1620 검색

https://vagcode.info/components/address-19







https://vagcode.info/en/search#





왜 항상 19-CAN Gateway -- Status: Malfunction 0010 고장코드가 뜨는가?

2012년부터 Jetta 1.6 / 2.0 차량에 보이는 고장코드

그때부터 고장코드는 나오지만 정상이라고 말을들었습니다

아마도 Passat 설정을 Jetta 그대로 적용하면서 그런게 아닐까 합니다

지워도 다시 뜨는 고장코드 하지만 고장은 아니며

좀 불쾌한 고장코드...







01-Engine -- Status: OK 0000
02-Auto Trans -- Status: Malfunction 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
05-Acc/Start Auth. -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
2B-Steer. Col. Lock -- Status: OK 0000
2E-Media Player 3 -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
4F-Centr. Electr. II -- Status: OK 0000
52-Door Elect, Pass. -- Status: Malfunction 0000
56-Radio -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000









https://s.click.aliexpress.com/e/_ooV0fGH



7N0907530K 7N0 907 530K PQ Canbus Gateway Data Bus Diagnostic Interface 20 Pins For VW AUDI Skoda - AliExpress 34

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



SW: 7N0 907 530 P    HW: 1K0 907 951

   Part No SW: 7N0 907 530 P    HW: 1K0 907 951
   Component: J533  Gateway H40 1623





https://s.click.aliexpress.com/e/_oCoGimN



Car Gateway Interface Control Unit Module OEM 7N0 907 530P For VW For Skoda For Audi 7N0907530P - AliExpress 34

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com















아래는 게이트웨이 교체할때 코딩방법에 대해서 조사중입니다.....















VCDS got me a little too excited...

Hello! I've been a secret member for a while now but now after some help... Got a bit ambitious with Vagcom and have noticed that my boot LED's/tailights on the boot only work when the switch is set to sidelights, they don't work in Auto or Headlight posit

www.vwroc.com



Address 19: CAN Gateway (J533)       Labels: 5Q0-907-530-V1.clb
   Part No SW: 5Q0 907 530 AC    HW: 5Q0 907 530 F
   Component: GW MQB High   128 1204
   Revision: --------    Serial number: 0003182225
   Coding: 030100042F085900EF00027E080F00010001050000000000000000000000
   Shop #: WSC 01357 011 00200
   ASAM Dataset: EV_GatewLear 011020
   ROD: EV_GatewLear.rod
   VCID: 72EDBD4BA57CBCAE77-8026




Address 19: CAN Gateway (J533)       Labels:| 5Q0-907-530-V1.clb
   Part No SW: 5Q0 907 530 AC    HW: 5Q0 907 530 F
   Component: GW MQB High   128 1204
   Revision: --------    Serial number: 0002586660 Dataset Number: 5G0067v____ 2010
   Coding: 030100040F087300EF00024A1C0F00010001050000000000000000000000
   Shop #: WSC 01357 011 00200
   GVL: 01543C0000000600400C10000000C80000000000000000000000000000000000
   ASAM Dataset: EV_GatewLear 011020
   ROD: EV_GatewLear_011.rod
   VCID: 72EB6FCFA5AF2806C5-8026







https://ecuconnection.co.uk/product/audi-seat-skoda-volkswagen-vw-continental-canbus-gateway-programming-service/



Audi Seat Skoda Volkswagen VW Continental Canbus gateway Programming Service Buy Now

[block id="option-descriptor-cloning-service"]

ecuconnection.co.uk

https://www.youtube.com/watch?v=CdsLlQy-JIQ



https://www.youtube.com/watch?v=Jb-4Fbvgun4

https://www.youtube.com/watch?v=5CtY9g4TUvs





https://www.youtube.com/watch?v=W6mGDgX6bLM





https://www.youtube.com/shorts/9HmyqkHmE1o

   Part No SW: 5Q0 907 530 AC    HW: 5Q0 907 530 F



VAG 데이터베이스
Volkswagen, Skoda, Audi, Seat의 부품 번호, 모듈 이름 또는 유형으로 VAG 모듈 코딩 찾기
